Ферментеры

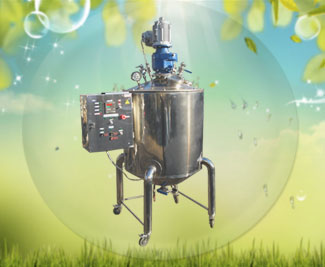

Ферментер. Наше предприятие предлагает Вам оборудование для производства фармацевтической продукции, лекарственных препаратов - таблеток, капсул, мазей, растворов, аэрозолей и т.д.

Возможно исполнение ферментера по GMP.




НПО АГРОМАШ предлагает вниманию своих покупателей разработанные, сконструированные и изготовленные на предприятиях нашего объединения ферментаторы , различных модификаций . Они находят широкое применение в различных отраслях фармацевтической промышленности и имеют высокие оценки специалистов-эксплуатационников. Все части аппаратов исполняются из марок стали высокого качества, либо других видов материалов, разрешенных к применению в отраслях фармацевтической промышленности.

Применение.

Аппараты данного типа представляют собой современные многофункциональные устройства, без применения которых невозможно представить создание или апробирование современных лекарственных средств, позволяющих бороться с патогенной микрофлорой.

Распространенность микробных инфекций, их колоссальная скорость развития и изменчивость, возникновение новых грозных заболеваний подталкивают ученых всего мира разрабатывать и внедрять в лечение все новые препараты для борьбы с ними. Проверка действия препаратов производится на искусственно выращиваемой бактериальной флоре. Выращивание должно производиться с соблюдением изолированности и создания специальных условий. Эти условия должны отвечать параметрам ее полноценного произрастания, жизнедеятельности и размножения.

Существует достаточное множество модификаций аппаратов для искусственного выращивания бактерий. Но все они подразделяются на две основные группы : с подачей стерильной воздушой среды для выращивания микроорганизмов аэробной природы и без подачи – для анаэробов. Независимо от типа выращиваемых микроорганизмов , аппараты носят наименование ферментатор, либо ферментер.



Особенности конструкции и принципа работы.

Аппараты этого типа должны отвечать определенным конструктивным требованиям. К их числу относятся: герметичность, оснащенность рубашкой под нагрев-охлаждение, полированная внутренняя поверхность из нержавеющей стали медицинского назначения с применением молибдена, возможность регуляции давления во внутреннем объеме аппарата и в рубашке, наличие перемешивающего устройства, оснащенность пультом управления и возможность подключения его к промышленному компьютеру.

Наибольшей популярностью пользуются ферментеры , оборудованные самовсасывающим перемешивающим устройством с опцией непрерывности технологического процесса. Ферментаторы такого типа представляют собой вертикально ориентированный аппарат, цилиндрической геометрии. Он снабжается устройством циркуляционного теплообменного и аэрирующего действия. Системы циркуляционных направляющих диффузоров разграничивают восходящие и нисходящие потоки.

Не меньшей популярностью обладает и специфический аппарата с опцией аэрлифта. В приборах этого типа перемешивание не предусматривается. Это позволяет поддерживать строго асептическую среду. Для аэрации материала подача воздуха производится по вертикально расположенной трубе. Расположенный в нижней части аэратор, обеспечивает подачу воздуха по вихревому типу. Газожидкостная смесь, продвигаясь вверх по диффузору, переливается через край, что и ведет к перемешиванию. Более плотная среда опускается в кольцевое пространство между диффузором и корпусом ферментера. Происходит непрерывная, многократная циркуляция среды. Отведение получаемого биологического тапла производится при помощи устройства на основе змеевика.




Развитие промышленности антибиотиков продвинуло далеко вперед проблему создания специальной аппаратуры для культивирования микробов - продуцентов БАВ (аминокислот, антибиотиков, полисахаридов, витаминов, ферментов и других соединений). Были предложены различного типа биореакторы для выращивания микроорганизмов, однако все конструкции ферментаторов (ферментеров) оставались в основном сходными по большинству параметров и, усредненно, их можно подразделить на 2 типа: без подводки стерильного воздуха (для анаэробов) и с подводкой его (для аэробов). Аэрируемые биореакторы могут быть с мешалками и без них.

Варианты выпускаемых
Ферментеров (ферментаторов)



Вариант схема устройства ферментера (ферментатора)



Спецификация на ферментер (ферментатор) 1000л

Наименование



Кол-во



1

Аппарат герметичный, общий объем 1,0 м3, рубашка нагрева и охлаждения, полированная внутренняя поверхность из AISI316L (медицинская нержавеющая сталь с молибденом) рубашка и облицовка AISI304 (08Х18Н10), рабочее давление внутри сосуда 3 кг/см2, температура 142°С, рабочее давление в рубашке нагрева и охлаждения до 4 кг/см2.
Устройство ферментера: барбатер петлеобразный d = (25) , продуктопровод    d =  (50)  с опуском  до дна сосуда и выводом через верхний пояс после рубашки, пробоотборник d = (15), отражательные перегородки (отбойники) – 4 шт., начинающиеся от дна, ширина отбойника                        С = Dм *(0,1…0,12).
Мешалка: торцевое уплотнение вала, быстроходная, лопастная (6 лопастей), с возможностью регулирования мешалки по высоте на вале. Оптимальные геометрические соотношения:
- отношение диаметра мешалки (Dм) к диаметру биореактора,  Dм / D = 0,3…0,5
- отношение ширины лопасти к диаметру мешалки, b / Dм = 0,25…0,3
- отношение длины лопасти к диаметру мешалки, l / Dм = 0,4…0,5.
Выход воздуха через верхнюю крышку ферментера. В верхней крышке установить два смотровых окошка d = (80), посевной люк d = (50) с быстросъемной крышкой.
Установить датчик контроля температуры и датчик для измерения pH.
Установить манометр в верхней крышке с разделительной мембраной.
Установить манометр в рубашке (простой). Установить, согласно диаметров трубопроводов арматуру из нержавеющей стали мембранного типа, с температурно-стойкой мембраной. Типы соединений- кламмер-разъемы. Рассмотреть варианты арматуры с электроприводом, с возможным переходом на ручное управление.
Сосуд выполнить из медицинской  нержавеющей стали. Крышка верхняя съемная на барашках (для проведения профилактического обслуживания).

.

1





 То же, но из пищевой нержавеющей стали AISI321 (12Х18Н10Т), рубашка и облицовка AISI304 (08Х18Н10) с полировкой внутренней поверхности.

.

1



2

Пульт управления аппаратом IP65, включая управление режимами нагрева и охлаждения ферментатора, мешалкой с интерфейс-выходами с возможность подключения к промышленному компьютеру



1



Дополнительно по желанию

3

Управляемые электрогидроклапаны вместо ручных дисковых затворов на всех входящих и выходящих трубопроводах, (компл)

.

1



4

Дополнительно в пульт управления п/автоматическое управление электромагнитными клапанами с интерфейс выходами для возможности подключения к промышленному компьютеру



1





Пуско-наладочные работы если по ТЗ на территории изготовителя- бесплатно, если с выездом к Заказчику 5% от стоимости оборудования

Ферментер периодического действия







Ферментер периодического действия

(1 — турбинная трсхярусная мешалка, 2 — охлаждающий змеевик. 3 — секционная рубашка. 4 — отражательная перегородка. 5 - барботер. П-пар); I—XI — материальные и вспомогательные трубопроводы с запорно-регулирующими устройствами (I — посевная линия. I —подача стерильного сжатого воздуха. III — подача пара, IV — удаление отработанного воздуха. V — загрузочная линия, VI — линия введения добавок, VII подача пеногаситсля, VIII — подача моющего раствора. IX — пробоотборник. X -выдача продукта, XI — выдача в канализацию через нижний спуск).

Ферментер с эрлифтом

В аппарате отсутствует механическое перемешивание, поэтому проще поддерживать асептические условия. Воздух для аэрации среды подастся по трубе, расположенной вертикально в ферментаторе. Аэратор, конструкция которого обеспечивает вихревое движение выходящего воздуха, расположен в нижней части диффузора и насыщает питательную среду воздухом. Газожидкостная смесь поднимается по диффузору и перемешивается через его верхние края. В этой же зоне часть воздуха уходит из аппарата, и более плотная среда опускается вниз в кольцевом пространстве между корпусом ферментатора и диффузором. Так происходит многократная циркуляция среды в ферментаторе. Для отвода биологического тепла внутри ферментатора установлен змеевик, а также аппарат снабжен секционной рубашкой







Ферментатор с эрлифтом:

1 — штуцер для слива, 2 — аэратор, 3 — змеевик, 4 — штуцер для загрузки. 5 — люк, 6 — корпус аппарата, 7 — диффузор, 8 — рубашка, 9 — труба передавливания.

Ферментер с самовсасывающей мешалкой непрерывного действия

Широкое распространение в фармацевтическом производстве получили ферментеры с самовсасывающими мешалками. Ферментатор представляет собой вертикальный цилиндрический аппарат, снабженный циркуляционными, теплообменными и аэрирующими устройствами. В качестве циркуляционных устройств использованы системы направляющих диффузоров, разграничивающих восходящие и нисходящие потоки. Теплообменные устройства выполнены в виде трубок, установленных в трубных решетках диффузоров.







Ферментер с самовсасывающей
мешалкой непрерывного действия:

1 — корпус, 2 — диффузор, 3 — самовсасывающая мешалка. 4 — теплообменник, 5 — фильтр.
